炭紙又稱為炭纖維紙，是燃料電池實驗的專用材料，炭紙是燃料電池的心臟-膜電極組 (MEA) 中一項不可或缺的材料, 它扮演著MEA與雙極板之間的溝通橋梁角色。

    那么，炭紙都參照那些標準呢？對應的炭紙?zhí)匦詸z測儀器設備都有哪些呢？

    目前國內標準是GB/T 20042.7-2014質子交換膜燃料電池 第7部分:炭紙?zhí)匦詼y試方法。今天，眾測機電小編簡單介紹一下炭紙透氣性測試方法及炭紙透氣性檢測儀器相關內容。

    相關關鍵詞：炭紙透氣性測試儀、炭紙透氣儀、炭紙透氣度測試儀、炭紙透氣性能測定儀、炭紙檢測儀器、炭紙透氣度試驗機

    炭紙作為質子交換膜燃料電池的組成部分，GB/T20042.7-2014《質子交換膜燃料電池 第7部分：炭紙?zhí)匦詼y試方法》對炭紙透氣性做了明確要求，標準里對測試方法也做了詳細介紹：將樣品放在中間孔面積為16平方厘米的兩個平板夾具中間，平板夾具兩側帶有進氣、進氣口，并保證氣密性，在5Pa-50Pa的推薦壓差下，測試通過樣品的流量，進而推算出樣品的透氣率。

    一、炭紙透氣率：

   在恒定溫度下﹐單位壓差、單位時間氣體透過單位厚度、單位面積樣品上的氣體體積,單位為毫升毫米每平方厘米小時毫米汞柱[mL - mm/(c㎡- h - mmHg)]

    二、炭紙透氣性檢測儀器介紹

    炭紙透氣性能測試可通過濟南眾測機電設備有限公司研發生產的透氣度測試儀TQD-01檢測儀器完成，將樣品放好后，一鍵操作，自動計算出測試結果，操作簡單，測量精準。

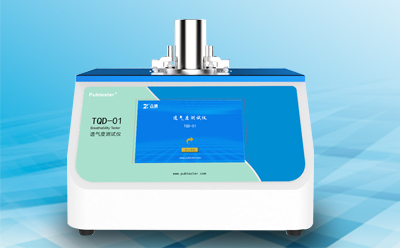

炭紙透氣性檢測儀

    炭紙透氣性試驗設備具有定壓差、定流量兩種測量方式供用戶自由設定，高精度電子氣流、氣壓傳感器確保測試數據的準確性，嵌入式高速微電腦芯片控制，簡潔高效的人機交互界面，為用戶提供舒適流暢的操作體驗，標準化，模塊化，系列化的設計理念，可最大限度的滿足用戶的個性化需求，精心設計的UI界面，觸控屏操作，10.1英寸高清彩色液晶屏，實時顯示測試數據，進口高速高精度采樣芯片，有效保證測試準確性與實時性，設備還配有微型打印機，可適時打印測量結果。

炭紙透氣度測定儀操作界面

    設置參數界面

    設置壓力：點擊“設置壓力框”彈出小鍵盤，點擊按鈕輸入試驗壓力。

    設置時間：點擊“設置時間框”彈出小鍵盤，點擊按鈕輸入試驗時間。

    設置面積：點擊“設置面積框”彈出小鍵盤，點擊按鈕輸入試樣面積。

    三、炭紙透氣性測試簡單試驗步驟

    1.上電，給檢測設備通電預熱。

    2.試樣準備。根據需要準備試樣，并且試樣無明顯缺陷。

    3.試驗前準備。按要求進行試樣預處理。

    4.進行試驗。首先選擇“試驗模式”，開始試驗；然后再進行其他測試，得到對應的測試指標。

    5.進行下一組試驗。如果需要繼續測試，重復上述試驗步驟即可。

    6.試驗結束后，點擊“ 返回”鍵回到“主界面”。

    7.關掉設備的電源、氣源，蓋上防塵布。

    四、炭紙?zhí)卣鳈z測儀器設備還有哪些：

    根據相關標準，眾測機電研發生產炭紙檢測儀器還有以下幾款：

 （1）炭紙拉伸強度測試

    樣品的拉伸強度,單位為兆帕(MPa);

    推薦試驗設備：眾測機電TST-01B電子拉力試驗機 （也稱為炭紙拉伸強度試驗機）

炭紙拉伸強度測試儀

     （2）炭紙厚度測試

       測厚儀的測量頭與樣品之間保持一定的壓強為5 N/ ㎡.,記錄厚度值。

       推薦設備：眾測機電測厚儀 （也稱為炭紙厚度測量儀、炭紙厚度測定儀等）

炭紙厚度測試儀

    具體內容：http://www.pubtestercn.com/service/show-728.html
