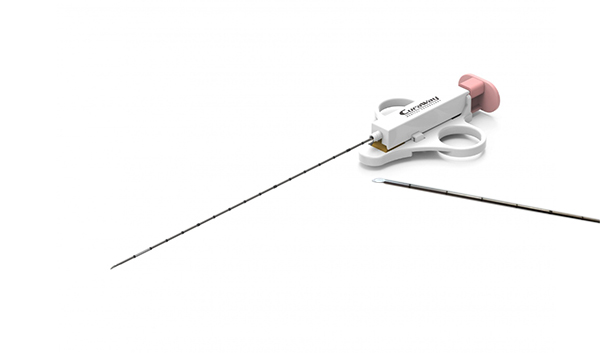

活檢針
一次性使用活檢針是用在人體肝、腎、子宮肌瘤注藥、卵巢囊腫、羊水穿刺、臍血、膽管造影等方面的一種針,主要用于腫瘤、妊娠等的活組織取樣,比如骨髓穿刺、羊水穿刺等等。
一次性使用活檢針穿刺力檢測一般參照GB 15811《一次性使用無菌注射針》要求進行測試。
一、活檢針穿刺力檢測儀器介紹
本次活檢針穿刺力檢測采用濟南眾測機電設備有限公司生產的TST-01H智能電子拉力試驗機進行試驗,選取市面上2種活檢針進行測試,由于刃口不同、鋒利度不同,穿刺力曲線也存在一定差異。整體來看,每個針穿刺力6次的重復性非常好,穿刺力比較均勻。

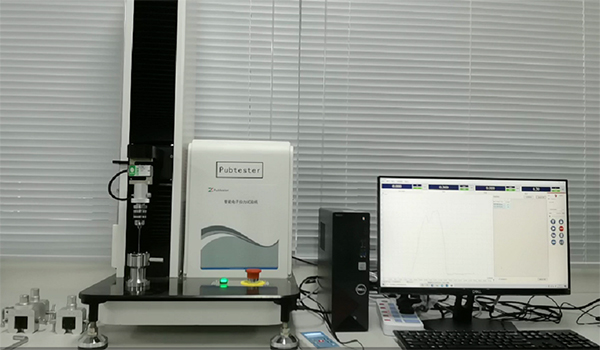

TST-01H智能電子拉力試驗機
活檢針穿刺力檢測儀主要參數
設備名稱:智能電子拉力試驗機
設備型號:TST-01H
測試精度:0.1級
位移精度:0.01mm
速度范圍:0.05-1000mm/min
速度精度:1%
因此,活檢針穿刺力檢測儀也稱為活檢針穿刺力測試儀、活檢針穿刺力試驗機、活檢針穿刺力測定儀等。
二、測試原理
將活檢針一段夾持在拉力機穿刺力專用上夾具上,將寬度為2cm聚氨酯膜夾持在下夾具上,拉力機上夾具帶動活檢針以100mm/min的速度向下穿刺,最終刺破聚氨酯膜,計算穿刺過程中曲線的最大值作為最大穿刺力。
三、活檢針穿刺力測試方法
1、將活檢針和聚氨酯膜在22℃下放置24h,并在相同溫度下進行測試。
2、將寬度為2cm聚氨酯膜(模擬皮膚)夾持在下夾具上,期間不得有明顯的拉伸或者壓縮力作用在模擬皮膚上,不得選用有褶皺或者明顯劃傷的聚氨酯膜。
3、將活檢針一段夾持在拉力機穿刺力專用上夾具上,其軸線垂直于模擬皮膚的中心。
4、軟件設置:設置活檢針規格、聚氨酯膜寬度2cm,測試速度設定為100mm/min,編輯試驗報告模板,勾選試驗日期、試驗人員、試驗速度、最大穿刺力、最大值、最小值、平均值、方差、曲線疊加顯示等。
5、點擊電腦屏幕軟件界面,開始試驗。
6、試驗結束,上夾具自動回位到初始位置。
7、每個針重復測試6次,生成報告,統計試驗結果。
四、測試結果

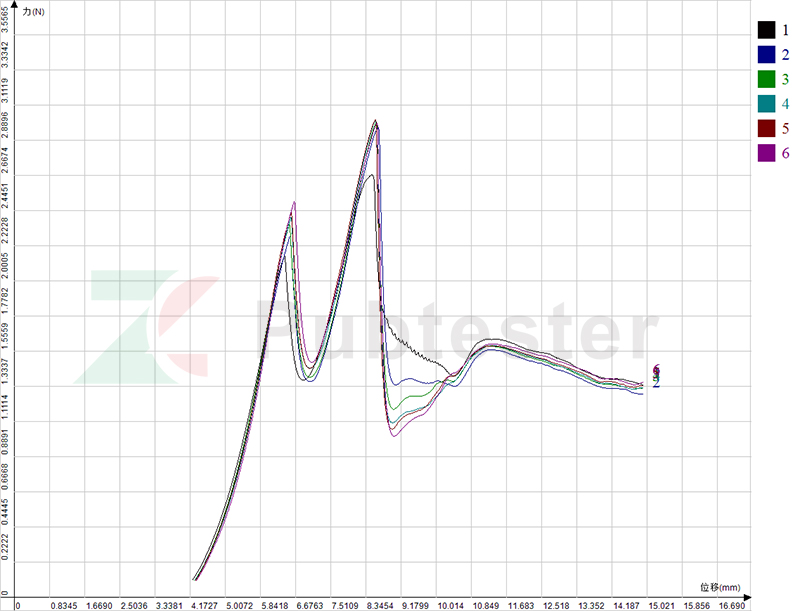

1#試樣:試驗結果
最大穿刺力 (N) | |
試樣1 | 2.67075 |
試樣2 | 2.96925 |
試樣3 | 3.00150 |
試樣4 | 3.01575 |
試樣5 | 3.01950 |
試樣6 | 2.99700 |
最大值 | 3.01950 |
最小值 | 2.67075 |
平均值 | 2.94600 |
標準偏差 | 0.124 |
2#試樣:試驗結果
最大穿刺力 (N) | |
試樣1 | 1.38450 |
試樣2 | 1.38750 |
試樣3 | 1.41000 |
試樣4 | 1.39500 |
試樣5 | 1.42575 |
試樣6 | 1.44900 |
最大值 | 1.44900 |
最小值 | 1.38450 |
平均值 | 1.40900 |
標準偏差 | 0.023 |
五、試驗結論
1、通過曲線可以看出,1#穿刺針具有兩個斜切面,第二個斜切面較鈍,測試出來的曲線具有2個峰值,第二個峰值更大。2#試樣也具有兩個斜面,但是第二斜面較為鋒利。
2、1#針的穿刺力比較大,而且是第二斜面導致了整體穿刺力的上升。1#針尖工藝需要進行改善提高。
3、1#2#兩種針的穿刺力重復性都比較好,說明針的耐用性都比較不錯。
4、采用TST-01H電子拉力試驗機測活檢針試穿刺力比較合適,機器帶有自動回位功能,測試效率高,測試數據穩定,重復性好。
